Capteurs CCD

Caméras CCD

L'utilisation de capteurs CCD couplés à de grands scintillateurs est une seconde révolution. Alors que les films photographiques nécessitent une phase de développement de l'image, suivie éventuellement par une phase de numérisation, coûteuses en temps, alors que les plaques images nécessitent encore une phase de lecture de l'image puis d'effacement, rien de tout cela avec le CCD qui donne l'image numérique en un temps très court.

OrientExpress [1] diffractomètre Laue en transmission ou en réflexion mis en service en 2002
C'est lui qui apporte l'innovation CCD. Il comporte deux systèmes d'amplification d'image CCD placés derrière un grand scintillateur de 252×198 mm2 de surface active donnant une image 1680×1320 pixels de 150 μm de largeur.

CYCLOPS [2] diffractomètre Laue octogonal mis en service en 2009
C'est un dispositif similaire à celui de OrientExpress mais répété 8 fois autour d'un cyclindre pour couvrir une large portion de l'espace de diffraction à la façon d'instruments à plaque image comme LADI III ou DALI.

A faire: insérer l'animation CYCLOPS ©2011 <ecliptique.com> Laurent Thion et ILL
<https://www.ill.eu/users/instruments/instruments-list/cyclops/how-it-works/simulated-experiment>

Innovation ILL : utilisation de capteurs CCD avec intensification d'image pour la détection des neutrons.

Références :
[1] Ouladdiaf B., et al. (2006). Physica B, 385–386, 1052–1055. DOI: 10.1016/j.physb.2006.05.337
[2] Ouladdiaf B., et al. (2011) J. Appl. Cryst., 44, 392-397. DOI: 10.1107/S0021889811006765

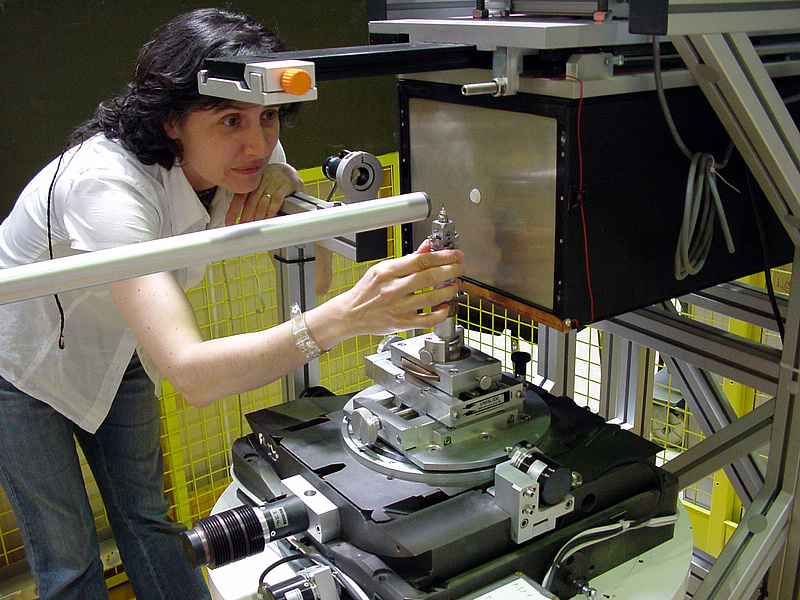

Le diffractomètre Laue OrientExpress
©???? <ecliptique.com> et ILL

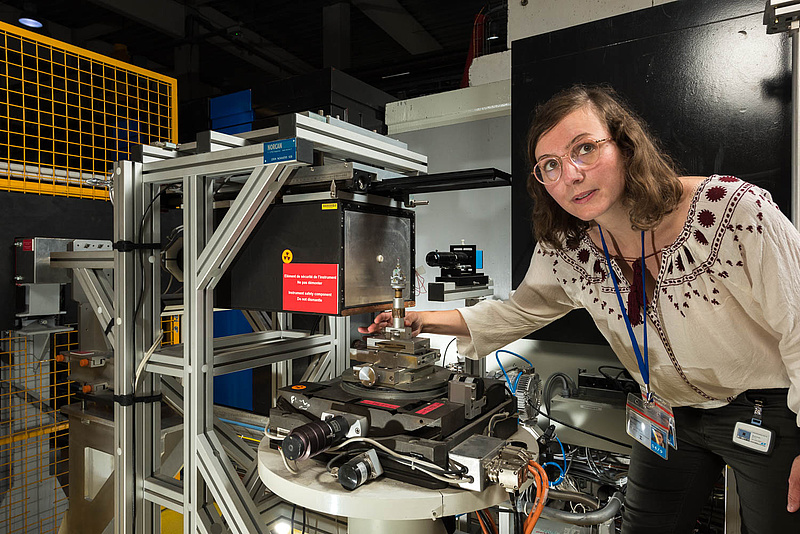

Diffractomètre Laue OrientExpress - Ketty Beauvais aligne un cristal
©2021 <ecliptique.com> Laurent Thion et ILL

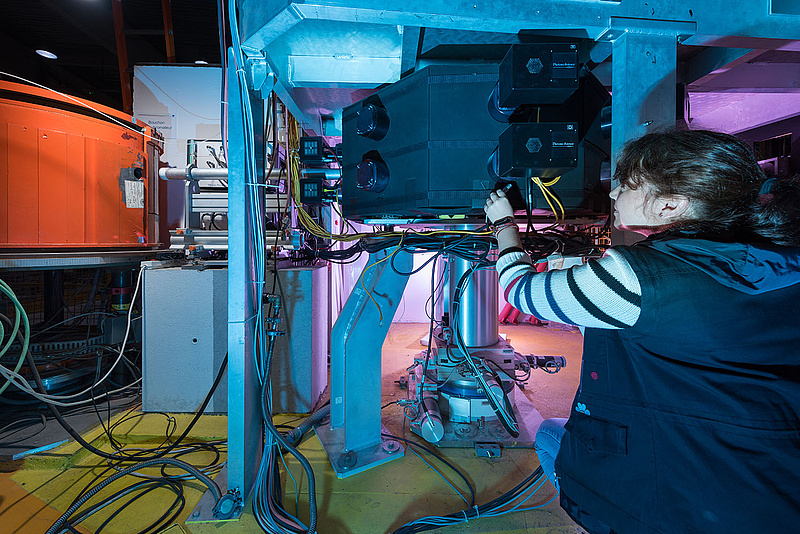

Diffractomètre Laue CYCLOPS - Laura Canadillas Delgado règle l'un des détecteurs CCD
